三针仪检测 钢球高精度质控核心
三针仪检测 钢球高精度质控核心
在精密钢球规模化生产中，直径一致性、圆度与尺寸精度直接决定轴承、阀门、精密传动机构的运行寿命与稳定性。三针仪检测作为行业公认的高精度尺寸质控手段，以三点接触式测量原理，实现对钢球关键参数的微米级精准判定，是高端钢球出厂前不可或缺的质量关卡。2026 年，随着精密制造标准持续升级，三针仪检测已从传统抽检升级为全流程在线质控，本文从技术原理出发，解析其在钢球检测中的核心作用，展现精密制造背后的质控逻辑。

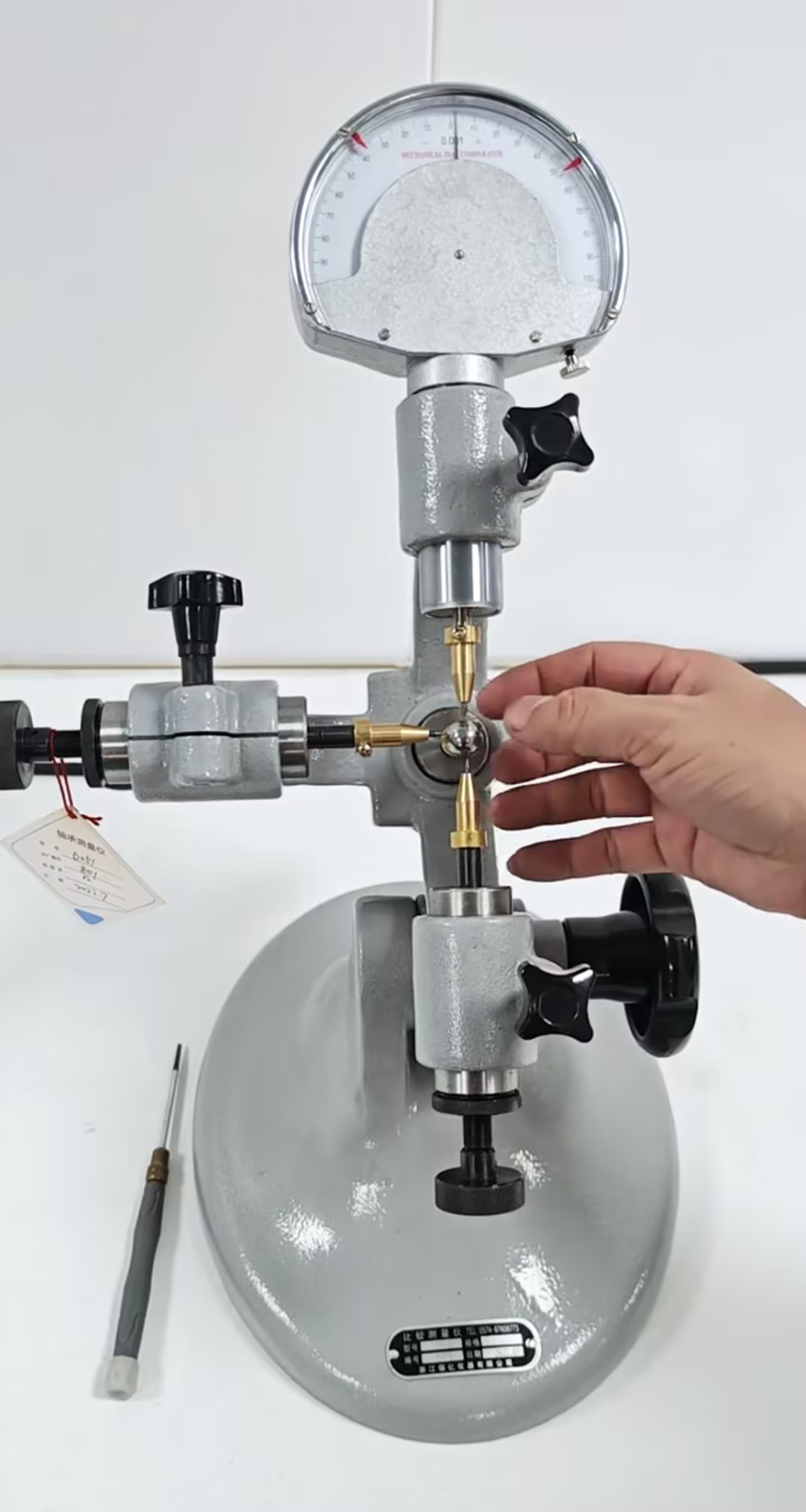

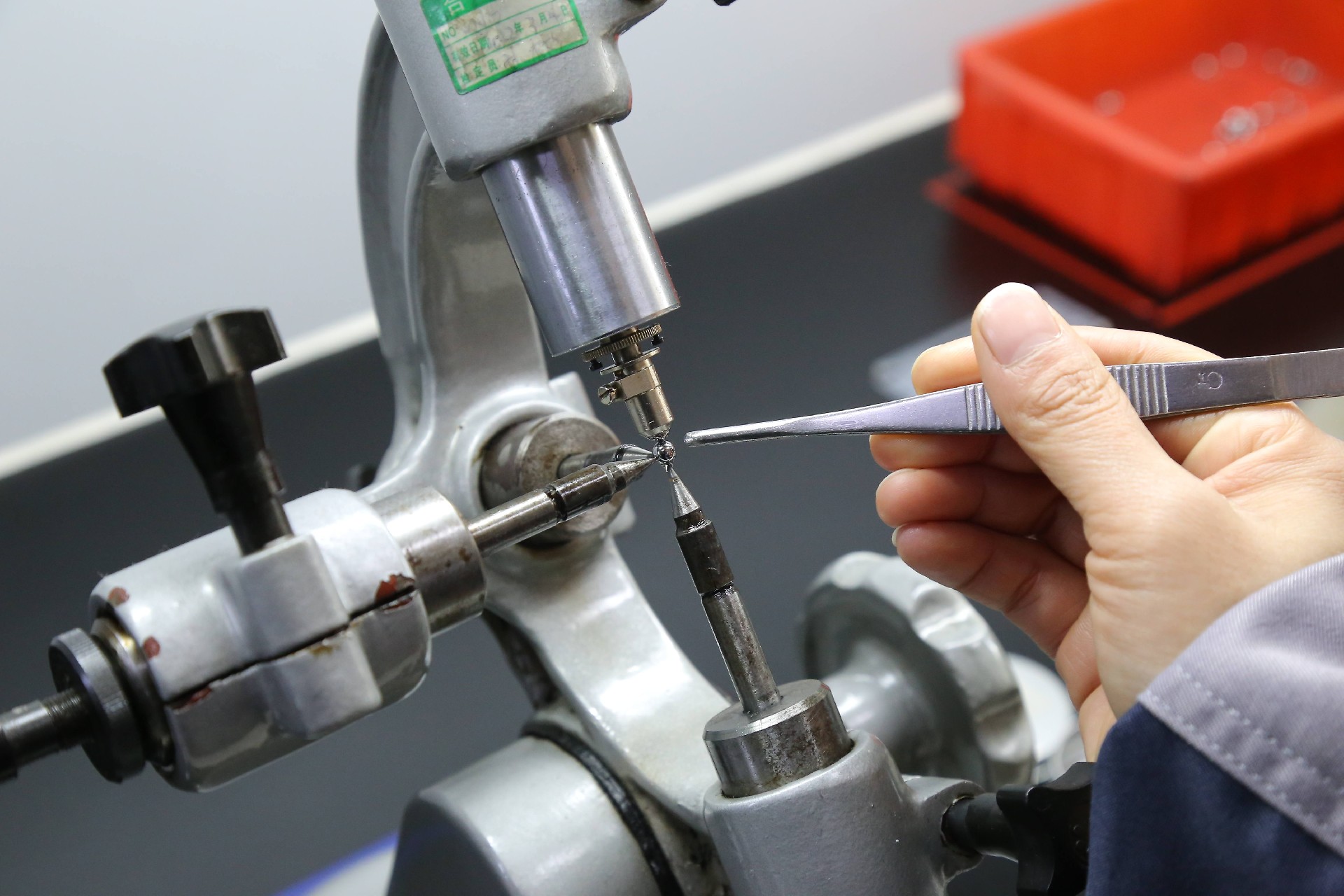

三针仪检测钢球的核心原理基于三点定圆几何法则。设备由三组等高、等距、高精度固定测针构成稳定支撑基准，被测钢球置于三针中心形成对称三点接触，配合高精度位移传感器与光栅读数系统，实时捕捉钢球表面轮廓数据。测量时，三针对钢球形成无应力环抱式接触，避免单点挤压造成的形变误差，通过几何换算直接输出钢球实际直径、椭圆度、棱面度等关键指标，测量分辨率可达 0.1μm，重复精度稳定在 ±0.5μm 以内，从原理上杜绝了二点式测量易偏心、读数波动大的缺陷。
该检测方式在钢球质控中作用显著。首先是尺寸精准判定，可快速锁定直径偏差，确保同批次钢球尺寸一致性，满足高速轴承、精密阀门的装配要求。其次是圆度缺陷识别，能灵敏捕捉椭球、棱面、局部凹陷等微观变形，避免因钢球不圆导致的卡顿、异响与偏磨。其三是全流程质控适配，可覆盖冷镦、精磨、热处理、抛光全工序，及时反馈工艺波动，提升成品一次合格率。其四是数据可追溯，配合数字化系统自动记录测量结果，形成完整质量档案，满足高端装备与出口产品的溯源要求。
相较于激光扫描、影像测量等方式，三针仪在小尺寸钢球检测中稳定性更强，不受表面反光、粉尘干扰，更适合车间在线批量检测。在 201、304、440C、轴承钢等各类钢球生产中，三针仪检测已成为高精度产品的标配质控环节。以飞鸽生产体系为例，三针仪全检环节将尺寸偏差控制在 ±1μm 内，圆度误差≤0.5μm，从源头保障钢球顺滑运转、长期可靠。
精密始于测量，品质源于严控。三针仪检测以极简几何原理实现极致精度，既是钢球制造的质控基石，也是高端精密部件走向可靠的关键保障。
