钢球高温退火：原理与作用解析
钢球高温退火：原理与作用解析
在钢球制造全流程中，高温退火是决定产品力学性能与加工稳定性的核心热处理工序，其科学的工作机理的精准的工艺控制，直接影响钢球的硬度、韧性、表面质量及后续加工适配性。不同于传统退火工艺的粗放式操作，2026年行业主流的高温退火技术，依托热力学原理与精密温控技术，实现了钢球内部组织的精准调控，解决了传统工艺中钢球易开裂、硬度不均、加工困难等痛点。本文立足当前钢球制造技术前沿，通俗解析高温退火的工作机理，全面阐述其核心作用，兼顾专业性与可读性，为行业从业者提供实用参考，同时客观呈现当前工艺的技术升级与应用优势。

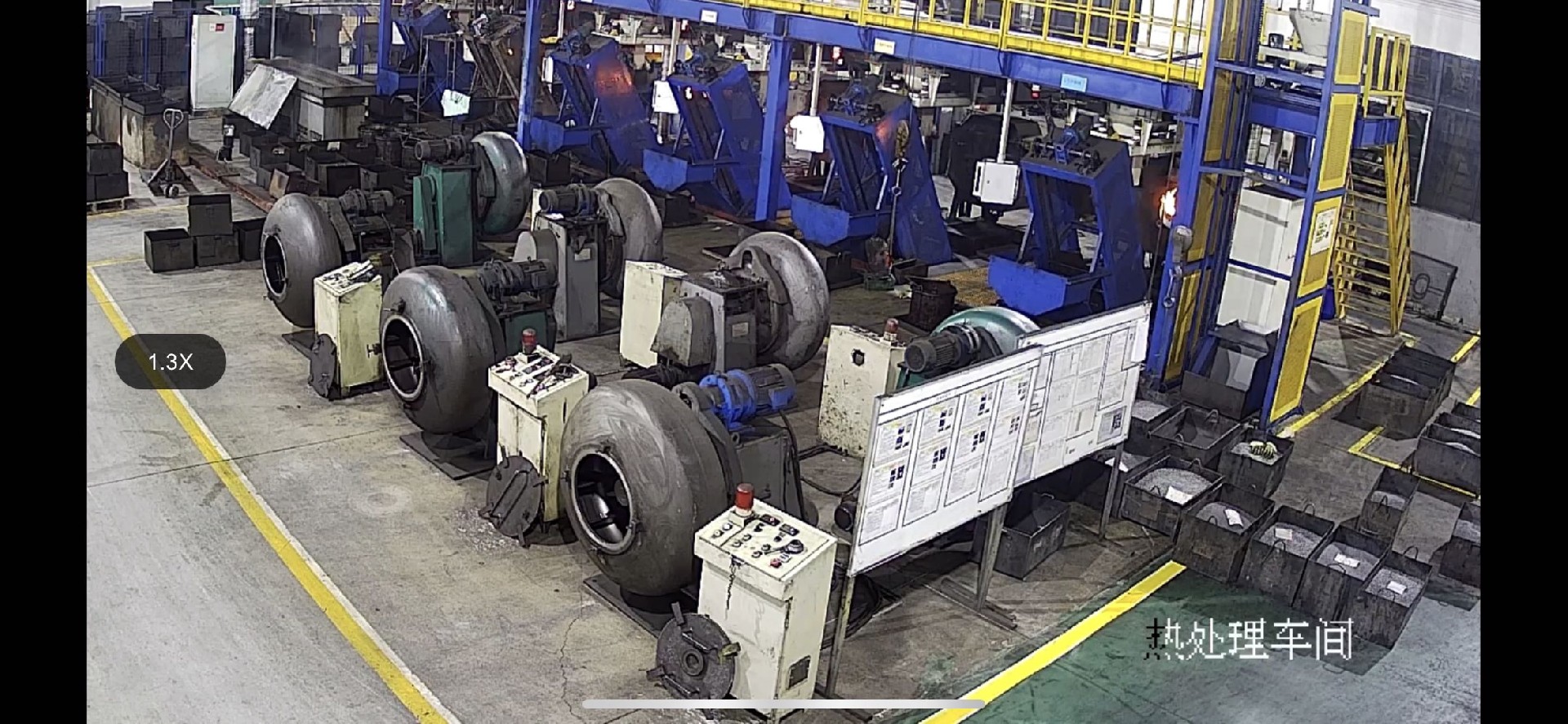

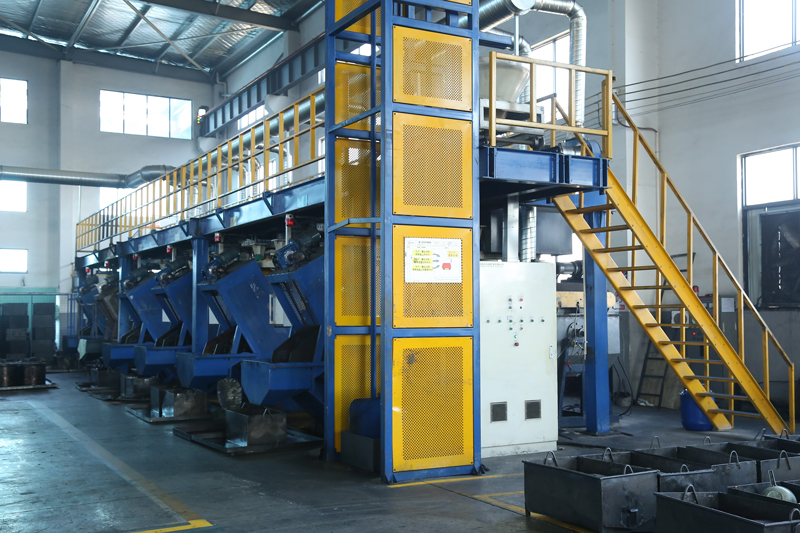

钢球高温退火的工作机理，核心是“通过精准控温与保温，引导钢球内部原子扩散与组织重构，实现内应力释放与性能优化”，全程遵循热力学规律，可分为三个有序衔接的阶段，术语通俗化解读，避免逻辑混杂。第一阶段为升温阶段，将经冷镦、精磨后的钢球送入可控气氛退火炉，以5-15℃/s的速率匀速升温至700-850℃（根据钢种调整，如GCr15轴承钢适配780℃左右），此温度区间高于钢的Ac1临界点，促使钢球内部的层片状珠光体逐步转变为均匀的奥氏体组织，为后续组织重构奠定基础。
第二阶段为保温阶段，将温度稳定在设定区间，保温时间根据钢球直径调整（0.3mm-80mm钢球对应保温30分钟至4小时），核心作用是让钢球内部原子获得充足能量，实现充分扩散，打破冷加工过程中形成的错位结构，消除加工内应力，同时使钢中碳化物逐步球化、均匀分布，避免后续加工中出现应力集中开裂问题。第三阶段为缓冷阶段，以不超过30℃/小时的速率缓慢降温，使奥氏体组织逐步转变为稳定的铁素体与球状珠光体，防止快速冷却导致的组织细化不均、表面氧化等缺陷，确保钢球内部组织均匀、性能稳定。
高温退火的核心作用体现在四个方面，覆盖钢球制造全流程与后续应用场景：一是释放内应力，消除冷镦、精磨过程中产生的残余应力，降低钢球后续加工中的变形、开裂概率，提升产品合格率；二是优化内部组织，使碳化物球化均匀，细化晶粒，平衡钢球的硬度与韧性，避免过硬易脆、过软易磨损的问题；三是改善加工性能，降低钢球硬度，便于后续抛光、研磨等工序，减少刀具损耗，提升加工效率；四是提升表面质量，通过可控气氛保护，避免钢球表面氧化、产生黑色块瓣，同时去除表面残留的切削液与油污，为后续表面处理奠定基础。目前，该工艺已广泛应用于201、440C等各类钢球制造，成为高端钢球实现精密性能的核心支撑。
- 上一篇:铬钢球：2026材质工艺双升级，筑牢工业耐磨核心防线
- 下一篇:没有了！
